Контроль гранулометрического состава руды на ГОКе с помощью машинного зрения
Контроль гранулометрического состава руды на ГОКе с помощью машинного зрения
Система в режиме реального времени анализирует поток руды, определяет распределение фракций, выявляет негабарит. Это снижает риски перегрузки дробильного оборудования, забутовок и простоев.

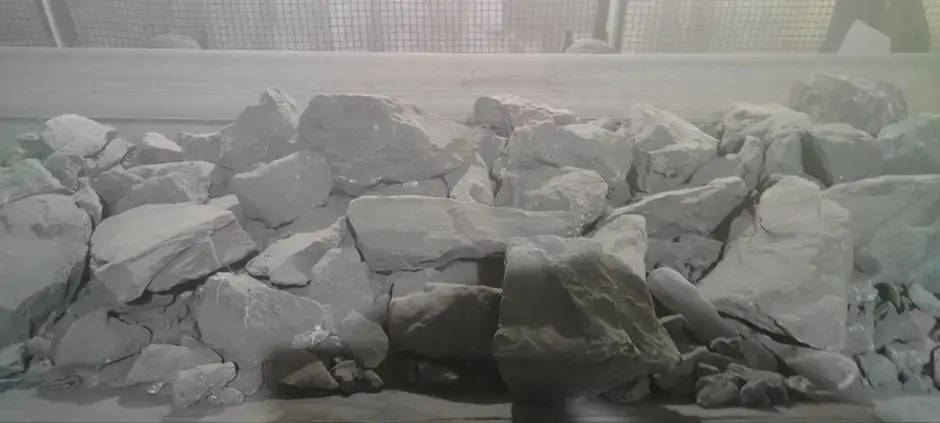

На золотодобывающем горно-обогатительном комбинате в Якутии внедрили систему машинного зрения для контроля гранулометрического состава руды. Она определяет размеры отдельных кусков на конвейере, рассчитывает долю каждой фракции и обнаруживает негабарит.
Грансостав влияет на работу дробильного оборудования и последующие этапы переработки. Избыток крупных кусков повышает риск перегрузки и забутовки дробилки. Если преобладает мелкая фракция, оборудование может расходовать больше электроэнергии, чем требуется для обработки такого материала. Размер частиц также влияет на подготовку руды к обогащению.

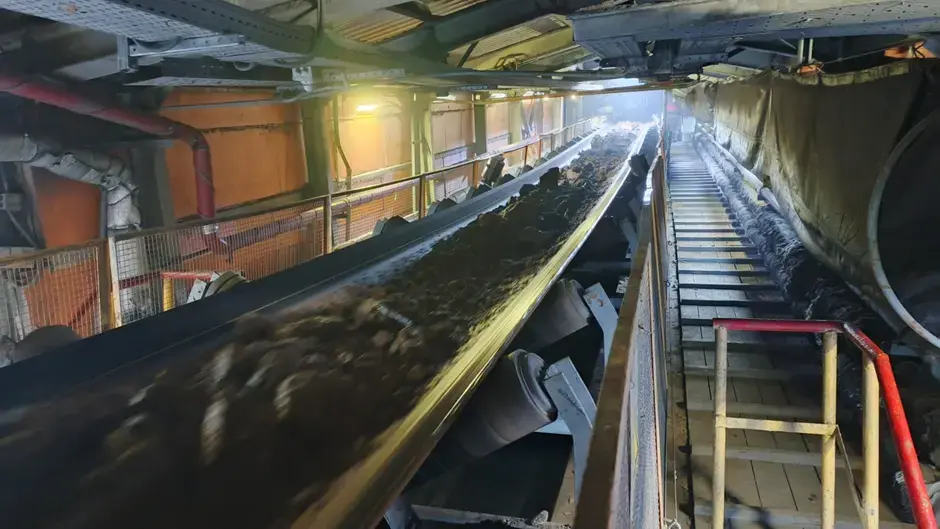

На предприятии руда движется по конвейеру шириной 1200 мм со скоростью 0,8–0,85 м/с. При таком потоке состав материала может меняться, поэтому для управления дроблением недостаточно периодически проверять отдельные пробы.
Предприятию нужна была система, которая анализирует материал непосредственно на конвейере и передаёт данные оператору. Она должна была:
определять размеры кусков и распределять их по классам крупности;
рассчитывать долю каждой фракции и отслеживать её изменения;
обнаруживать негабарит до его попадания в дробилку;
работать непрерывно, без остановки конвейера и отбора проб.
Оборудование предстояло разместить в сложных условиях: температура на участке меняется от −40 до +40 °C, влажность достигает 65–70%, концентрация пыли — 14 мг/м³. Кроме того, конвейер постоянно вибрирует, а поток руды неоднороден по составу и высоте.
Решение: ML Sense «Контроль фракций»
Для проекта внедрили ML Sense «Контроль фракций» — промышленную систему Nord Clan на базе машинного зрения и нейросетевых алгоритмов. Продукт включён в Реестр отечественного ПО, запатентован Nord Clan.
Система распознаёт отдельные куски руды на конвейере, измеряет их и относит к одному из семи классов крупности:
10–20 мм;
20–40 мм;
40–80 мм;
80–150 мм;
150–200 мм;
200–250 мм;
более 250 мм.
Кроме того, система обнаруживает негабарит — куски размером более 300 мм. Когда такой фрагмент появляется на ленте, оператор получает предупреждение и может принять меры до того, как камень попадёт в дробилку.
Как система измеряет руду
Пост контроля установлен в галерее конвейера, примерно в шести метрах от конвейерных весов. Камеры снимают поверхность движущегося материала. Видеопоток поступает на промышленный сервер с GPU, где обрабатывается нейросетевыми алгоритмами.
Система выделяет отдельные куски, определяет их размеры и распределяет по классам крупности. Затем рассчитывает процентное соотношение фракций и передаёт результаты оператору.
При этом обнаружение негабарита и расчёт грансостава работают по-разному.
Негабарит фиксируется сразу. Система измеряет каждый распознанный кусок и отправляет предупреждение, если его размер превышает заданный порог. Оператору не нужно ждать, пока накопится статистика за определённый период.
Для расчёта грансостава нужны накопленные данные. Система видит только верхний слой руды, а состав потока постоянно меняется. Поэтому оценка строится не по одному кадру, а по результатам непрерывных наблюдений. Для устойчивого расчёта требуется не менее 15 минут работы при стабильной скорости конвейера. За это время система собирает достаточно данных, чтобы оценить долю каждой фракции с учётом неоднородности материала.
Так оператор может сразу отреагировать на появление крупного камня, а для настройки дробильного оборудования использовать статистику по составу потока.
Что видит оператор
В интерфейсе отображается видеопоток с разметкой: система выделяет распознанные куски руды и показывает результаты измерений. Оператор может выбрать любой отмеченный фрагмент и посмотреть его размер.
Для оценки изменений грансостава доступны графики распределения фракций. Они показывают, как меняется соотношение крупных и мелких кусков во времени. Система также сохраняет события в архиве: изображения обнаруженных объектов, их размеры, дату и время фиксации. Данные можно выгрузить в отчёты.
Эти сведения используют при настройке дробилки. Если в потоке увеличивается доля мелких кусков, оператор может снизить скорость или мощность оборудования, чтобы не расходовать лишнюю электроэнергию. При росте крупной фракции режим можно усилить.
Другой сценарий связан с негабаритом. Получив предупреждение, оператор проверяет ситуацию и при необходимости останавливает конвейер до попадания крупного камня в дробилку.
Оборудование для работы в условиях ГОКа
На точность измерений влияют не только алгоритмы, но и качество изображения. Камеры должны различать отдельные куски руды при движении конвейера, запылённости, бликах от влажного материала и постоянной вибрации. Для этого пост контроля оснастили специальным оборудованием.

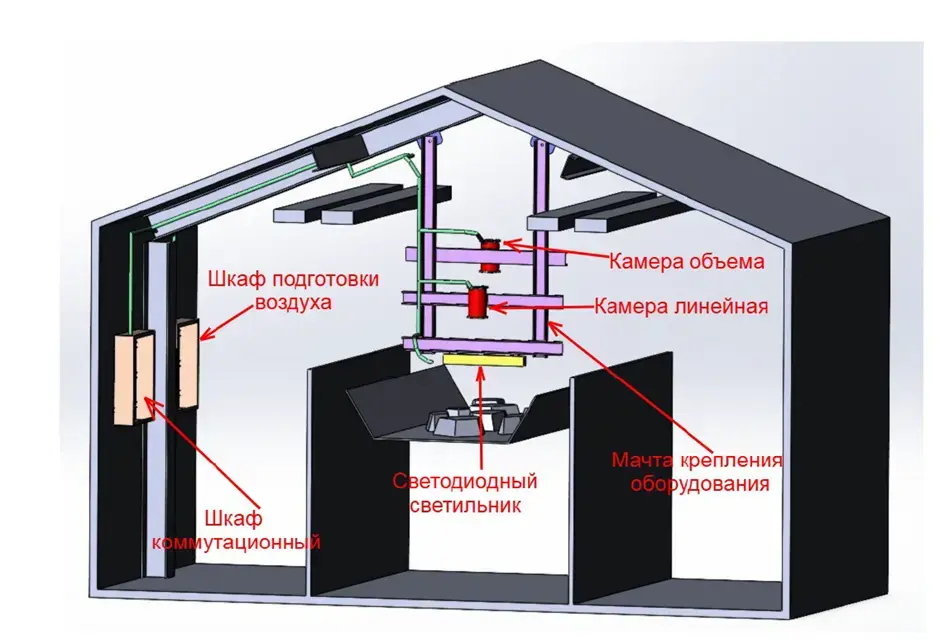

Линейная камера машинного зрения
На посту установлена линейная камера. Обычная видеокамера снимает поток отдельными кадрами. При движении ленты материал смещается между кадрами, а быстрые объекты могут получаться смазанными.
Линейная камера фиксирует материал построчно, синхронно с движением конвейера. Из последовательности строк формируется непрерывное изображение поверхности руды. Такой способ съёмки помогает чётче определять границы отдельных кусков и измерять их размеры.
Камера глубины
Камера глубины дополняет изображение данными о высоте и рельефе потока. Куски руды лежат не одним ровным слоем: одни фрагменты перекрывают другие, между ними образуются насыпи.
Поэтому одного плоского изображения недостаточно для оценки объёмной структуры материала. Данные камеры глубины помогают учитывать высоту кусков и точнее определять размеры крупных фрагментов.
Защита оптики от пыли и перепадов температуры
Камеры установлены в термозащитных кожухах с системой подготовки и подачи воздуха. Она защищает оптику от пыли, запотевания и конденсата. Это особенно важно при работе на участке, где температура меняется от −40 до +40 °C, а влажность достигает 65–70%.
Виброустойчивое крепление
Камеры закреплены на отдельной жёсткой монтажной конструкции. Она удерживает оборудование в заданном положении при вибрациях конвейера. Если камера сместится, изменится угол съёмки и геометрия изображения, что может привести к ошибкам при измерении кусков.
Промышленное освещение
Зону контроля освещают специальные светильники с равномерной засветкой. Они помогают различать отдельные фрагменты руды, даже когда влажная поверхность даёт блики, а пыль ухудшает видимость.
Локальная обработка данных
Видеопоток обрабатывается на промышленном сервере с GPU, установленном внутри инфраструктуры предприятия. Передавать изображения во внешнее облако не требуется. Система выполняет расчёты на площадке ГОКа и не зависит от постоянного интернет-соединения.
Эффект для производства
Меньше риск забутовки дробилки. Система обнаруживает негабарит до его попадания в дробильное оборудование и предупреждает оператора. У сотрудника есть время проверить ситуацию и при необходимости остановить конвейер, не дожидаясь, пока крупный камень заблокирует дробилку.
Расход электроэнергии можно соотносить с составом руды. Статистика по фракциям показывает, какой материал поступает на дробление. Оператор может учитывать эти данные при настройке скорости и мощности оборудования, не поддерживая максимальный режим, когда в потоке преобладают мелкие куски.
Данные для настройки последующих этапов переработки. История измерений позволяет отслеживать изменения крупности руды и сопоставлять их с результатами дробления и обогащения. Эти сведения также можно использовать при оценке качества взрывных работ и планировании усреднения материала перед переработкой.
Меньше зависимости от выборочных измерений. Система непрерывно анализирует поток на конвейере. Оператор получает данные о текущем составе руды, а не только результаты отдельных лабораторных проб.
