Система для распознавания чертежей машинным зрением

О клиенте

Клиент специализируется на подготовке смет и производственных расчётов для машиностроительных предприятий. В их работу ежедневно поступают десятки инженерных чертежей, на основе которых формируются спецификации и расчёты деталей.

Проблема

До внедрения автоматизации все чертежи обрабатывались вручную. Специалисты должны были «читать» чертежи, переносить данные в цифровой вид, сверять спецификации и рассчитывать количество деталей.

У этого процесса было несколько ключевых проблем:

• Высокая трудоёмкость. На обработку пакета чертежей уходили дни, особенно если речь шла о сотнях документов.
• Человеческий фактор. Ошибки в расчетах приводили к искажённым сметам, что могло стоить компании клиентов.
• Зависимость от специалистов. Работу могли выполнять только узкопрофильные инженеры.
• Сложность работы с архивами. Многие чертежи были старые, плохо читаемые или отсканированные с низким качеством.

Решение

Мы разработали систему машинного зрения, которая автоматизировала процесс обработки чертежей:

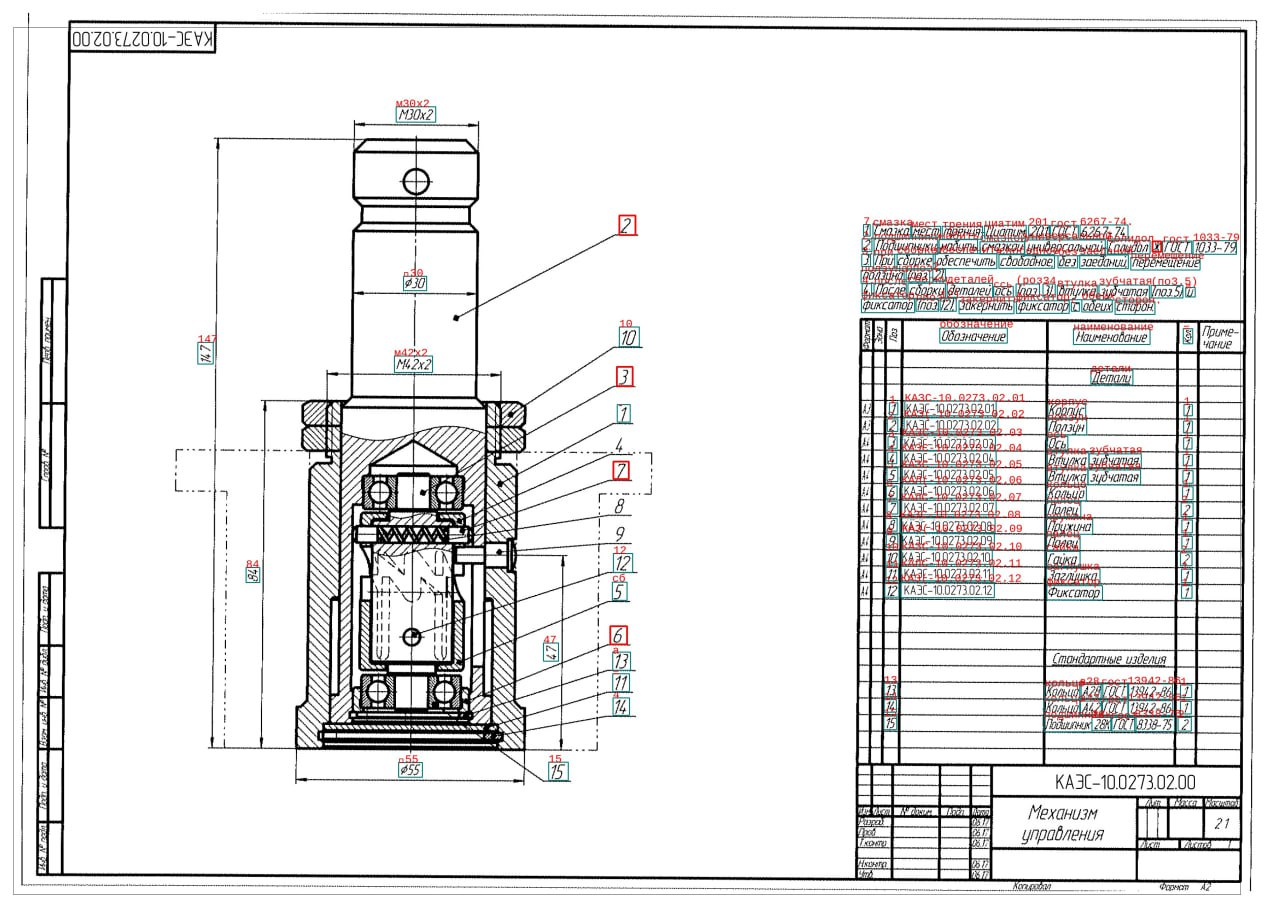

• Автоматическое сканирование и распознавание ключевых параметров и обозначений на чертежах.
• Формирование спецификаций и расчет объёмов деталей: система считает, сколько деталей каждого типа требуется произвести.
• Оператор может вручную скорректировать данные, если это необходимо.

Таким образом, основная работа по обработке чертежей выполняется системой, а инженеры выступают лишь в роли контролёров.

Результат

Пакет из 300 чертежей обрабатывается за 5–10 минут (1–2 секунды на чертеж), тогда как раньше это занимало дни.

Точность смет выросла: система исключает арифметические ошибки и дубли.

Компания перестала зависеть от узких специалистов: теперь с чертежами может работать любой сотрудник.

Скорость обслуживания клиентов увеличилась, что напрямую влияет на конкурентоспособность компании.
